Дополнительная дверь и глухая задняя панель

Внутренняя монтажная плата из оцинкованного листа толщиной мм, пригодная для сверления отверстий и нарезания резьбы. Возможность крепления с помощью прилагаемого крепежа. Регулировка глубины с помощью специального комплекта проставок (заказывается отдельно). Внутренняя дополнительная дверь из стального оцинкованного листа толщиной 1,5 мм, окраска типа “апельсиновая кожура”, цвет RAL 7032.

Монтажная плата (запасная часть)

Внутренняя монтажная плата из оцинкованного листа, толщина 2 мм, фиксируется с помощью прилагаемого крепежа. Возможность регулировки глубины с помощью специального комплекта проставок (заказывается отдельно).

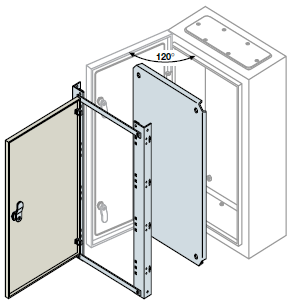

Внутренняя глухая дверь

Внутренняя дверца обеспечивает класс защиты IP20. Она изготовлена из стального листа толщиной 1,5 мм, оцинкованного и окрашенного в серый цвет RAL 7032, в комплекте с эргономичным замком со вставкой под ключ с двойной бородкой.

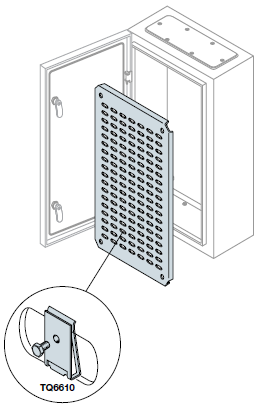

Перфорированная монтажная плата

Для крепления используются поставляемые крепежные элементы. Возможность регулировки глубины с помощью специального комплекта проставок (заказывается отдельно).

Защелкивающиеся гайки

Для перфорированной монтажной платы под винты M6 x 10 мм с шестигранной головкой.

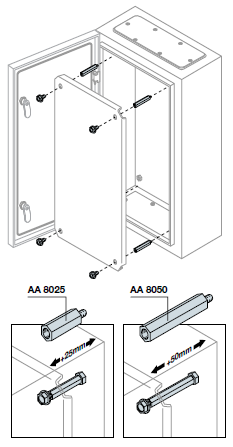

Комплект проставок для регулировки глубины монтажных плат

Комплект состоит из 12 проставок, предназначенных для крепления монтажной платы с возможностью регулировки глубины с шагом 25 мм.

Рама для DIN рейки

Опоры для крепления модульных панелей и DIN реек

Панели на петлях для модульного оборудования (в комплектность входит DIN рейка и монтажные кронштейны)

Модульные панели изготовлены из стального листа толщиной 1,2 мм, с лакокрасочным покрытием типа “апельсиновая кожура”, цвет RAL 7032. Модульные панели на петлях могут крепиться в боксах с помощью специального комплекта (KD…), в состав которого входят функциональные стойки и компенсационная панель. Патентованные петли АББ обеспечивают автоматическое заземление контакта панели при закрывании, а также они подготовлены для обычного заземления (с помощью провода). Каждая модульная панель (PM) имеет DIN-рейку (регулируемую по глубине), крепежные кронштейны и соответствующие крепежные
С помощью специального адаптера AP 6001 на одну DIN рейку могут быть установлены модульные устройства, и автоматические выключатели Tmax Т1-T3. Для установки автоматических выключателей Tmax DIN-рейка должна быть закреплена в заднем положении.
Монтажные кронштейны DIN-рейки дают возможность установить перфорированный кабель-канал с максимальным размером до 60 x 60 мм.

Модульные панели на петлях для измерительных приборов

Глухие модульные панели на петлях

DIN рейка и крепежные кронштейны

Адаптер

Шины нейтрали или заземления

Изготовленные из электротехнической меди шины с резьбовыми отверстиями M6 с шагом 25 мм, могут крепиться к задним панелям с помощью специальных опор. Их размеры должны выбираться в соответствии с используемым корпусом и положением их установки.

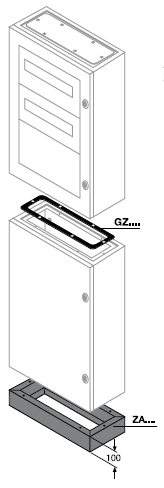

Аксессуары для установки боксов друг на друга

Кронштейны для крепления к стене

Эти кронштейны позволяют крепить боксы к стене, для этого в задней части боксов имеются специальные отверстия. Корпус с глухой дверью + монтажная плата. Кронштейны изготавливаются из листовой стали толщиной 2,5 мм и подвергаются оцинковке с получением желтого пассивированного покрытия.

Верхняя крышка для защиты от дождя

Предназначается для защиты от попадания жидкостей и дождя. Изготавливается из стального листа толщиной 1,5 мм, лакокрасочное покрытие типа “апельсиновая кожура”, цвет RAL 7032.

Профильные рейки

Предназначаются для крепления принадлежностей (например, кабельных каналов) к внутренней стороне глухих дверей. Состоят из пары вертикальных траверс, изготовленных из оцинкованных стальных листов толщиной 1,5 мм, с белым плотным покрытием, траверсы имеют перфорацию с шагом 25 мм. В боксах с глухими дверями и высотой 1000 и 1200 мм профильные рейки уже установлены.

Замки

Могут использоваться вместо стандартных замков. Вставки замков являются взаимозаменяемыми, и для замены достаточно отвинтить одну гайку.

Карман для документов

Изготовлен из пластика, цвет RAL 2004, размер A4. С помощью клеевой основы можно приклеить с внутренней стороны глухой двери шириной больше 400 мм.
