Муфта 1ПСТ-10 50

Цены Вам понравятся!
Просто позвоните нам по телефону: +7 (495) 268-05-15

Назначение муфты:  Соединительная
Тип муфты:  Термоусаживаемая
Количество жил кабеля:  1
Максимальное напряжение, кВ:  10
Сечение жил кабеля, мм:  50

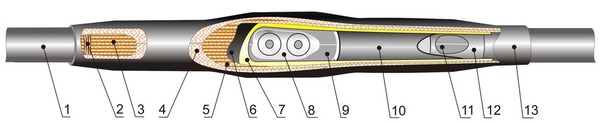

  1. Кабель
  2. Бандаж проволочного экрана
  3. Проволочный экран
  4. Экран сетка медная (1)
  5. Экран сетка медная (2)
  6. Труба внутренняя
  7. Манжета толстостенная изолирующая
  8. Соединитель болтовой или под опрессовку, пайку
  9. Пластина выравнивания электрического поля
  10. Труба изолирующая
  11. Пластина выравнивания электрического поля
  12. Манжета экранирующая
  13. Труба наружная

Назначение

 Муфты соединительные термоусаживаемые типа 1ПСТ-10, предназначены для соединения одножильных силовых кабелей с изоляцией из сшитого полиэтилена на напряжение 6-10 кВ, переменного тока частотой 50 Гц. Используются для кабелей , проложенных в тоннелях, кабельных коллекторах, грунте- без ограничений по уровню прокладки. Климатическое исполнение УХЛ 1, 5.

Расшифровка обозначения муфты

1ПСТ-10 50
1 Количество жил
П Для пластмассового кабеля
С Соединительная муфта
Т Термоусаживаемая
10 Максимальное напряжение
50 Сечение жил кабеля
