Муфта 3КНТп-10-70/120 (М) с болтовым наконечником
Цены Вам понравятся!
Просто позвоните нам по телефону:
+7 (495) 268-05-15
|
|
|
|
|
Назначение
Концевые муфты наружной установки 3КНТп-10 предназначены для оконцевания 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение 6-10 кВ проложенных на открытом воздухе. Климатическое исполнение УХЛ1

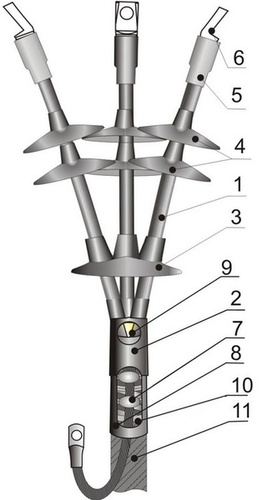

Конструкции муфты
На разделанные жилы кабеля поверх жильной изоляции усаживаются изолирующие трубки черного цвета (1). Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. В корешке разделки устанавливается термоплавкий конусный заполнитель (9) с заданными проводящими свойствами для выравнивания напряженности электрического поля и герметизируется изолирующей перчаткой (2). Для усиления фазной изоляции на жилы кабеля усаживаются изолирующие трубки. На жилы кабеля устанавливаются наконечники с контактными срывными болтами (6) или выполненные другим способом (опрессовка, пайка) по желанию заказчика. Наконечники изолируются бондажирующими манжетами с клеевым подслоем (5).Соединение проводника заземления с оболочкой и броней осуществляется самым надежным способом – пайкой (7). Узел заземления изолируются термоусаживаемой манжетой с клеевым подслоем, сглаживающим неровности поверхностей (8). Для защиты корешка от разрыва устанавливают термоусаживаемый распорный изолятор(3). Муфты комплектуются фазными изоляторами по два на каждую жилу (4). Все материалы устойчивы к ультрафиолетовому излучению. Стандартная длина муфты -800мм. По специальному заказу возможна увеличения длины разделки.
Расшифровка обозначения муфты
|
3КНТп-10 70/120 (М) |
|
| 3 | Количество жил |
| К | Концевая муфта |
| Н | Наружной установки |
| Т | Термоусаживаемая |
| п | Наличие перчатки |
| 10 | Максимальное напряжение |
| 70/120 | Сечение жил кабеля |
| (М) | Комплект с ноконечником |
