Назначение муфты:  Концевая Установка:  Внутренней установки Тип муфты:  Термоусаживаемая Количество жил кабеля:  3 Максимальное напряжение, кВ:  10 Сечение жил кабеля, мм:  70/120



Труба изолирующая Перчатка изолирующая Распорный изолятор Изолирующая манжета Наконечник болтовой, под опрессовку или пайку Заполнитель конус Провод заземления с наконечником Манжета бандажирующая Бронеленты Кабель

Назначение

Концевые муфты внутренней установки 3КВТп-10 предназначены для оконцевания  3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение 6-10 кВ . Климатическое исполнение У3

Конструкция муфты

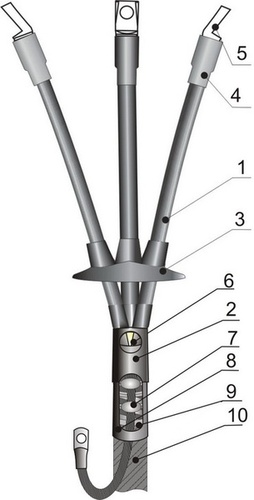

На разделанные жилы кабеля поверх жильной изоляции усаживаются  изолирующие трубки черного цвета (1). Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. В корешке разделки устанавливается термоплавкий конусный заполнитель (6) с заданными проводящими свойствами для выравнивания напряженности электрического поля и герметизируется изолирующей перчаткой (2). Для усиления фазной изоляции на жилы кабеля  усаживаются изолирующие трубки. На жилы кабеля устанавливаются наконечники с контактными срывными болтами (5) или выполненные другим способом (опрессовка, пайка) по желанию заказчика. Наконечники изолируются бандажирующими  манжетами с клеевым подслоем (4).Соединение проводника заземления с  оболочкой и броней осуществляется самым надежным способом – пайкой (7). Узел заземления изолируются термоусаживаемой манжетой с клеевым подслоем, сглаживающими неровности поверхностей (8). Для защиты корешка от разрыва устанавливают термоусаживаемый распорный изолятор (3). Все материалы устойчивы к ультрафиолетовому излучению. Стандартная длина муфты -800мм. По специальному заказу возможно увеличение длины разделки.

   Расшифровка обозначения муфты

3КВТп-10 70/120
3	Количество жил
В	Внутренней муфта
Н	Наружной установки
Т	Термоусаживаемая
п	Наличие перчатки
10	Максимальное напряжение
70/120	Сечение жил кабеля
