Муфта 3СПТп-10 150/240 (М) с болтовым наконечником

Цены Вам понравятся!
Просто позвоните нам по телефону: +7 (495) 268-05-15

Назначение муфты:  Соединительная
Тип муфты:  Термоусаживаемая
Количество жил кабеля:  3
Максимальное напряжение, кВ:  10
Сечение жил кабеля, мм:  150/240

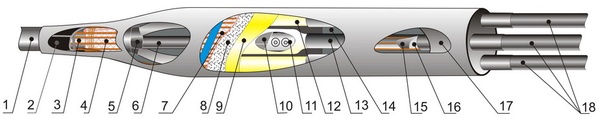

Муфта 3СПТп-10 150/240 (М)
  1. Кабель с бумажной или пластмассовой изоляцией
  2. Лента герметик
  3. Металлическая оболочка
  4. Экран медный
  5. Перчатка изолирующая
  6. Трубки изолирующие
  7. Экран проволочный от кабеля из сшитого полиэтилена
  8. Стеклолента для бандажа заполнителя
  9. Труба внутренняя
  10. Платина выравнивания электрического поля
  11. Соединитель болтовой
  12. Манжета толстостенная изолирующая
  13. Трубка изолирующая
  14. Межфазный заполнитель
  15. Экранирующая манжета
  16. Платина выравнивания электрического поля
  17. Перчатка герметизирующая
  18. Кабели с изоляцией из сшитого полиэтилена

Назначение

 Муфты соединительные переходные термоусаживаемые предназначены для соединения трехжильного силового кабеля с бумажной и пластмассовой изоляцией с тремя одножильными экранированными кабелями с изоляцией из сшитого полиэтилена напряжением 6-10кВ переменного тока частотой 50Гц. Используются для кабелей , проложенных в тонелях, кабельных коллекторах, грунте- без ограничений по уровню прокладки.

Климатическое исполнение УХЛ 1,5.

Расшифровка обозначения муфты

3СПТп-10 150/240 (М)

3 Количество жил
С Соединительная муфта
П Переходная
Т Термоусаживаемая
п Наличие перчатки
10 Максимальное напряжение
150/240 Сечение жил кабеля
(М) Болтовой наконечник
