Назначение муфты:  Соединительная Тип муфты:  Термоусаживаемая Количество жил кабеля:  3 Максимальное напряжение, кВ:  10 Сечение жил кабеля, мм:  25/50

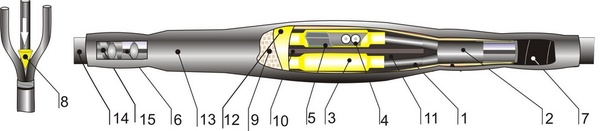

Труба изолирующая Перчатка изолирующая Манжета толстостенная изолирующая Соединитель болтовой, под опрессовку или пайку Пластина выравнивания электрического поля Провод заземления Лента герметик Конус заполнитель Экран (сетка медная) Распорка Межфазный заполнитель Труба внутренняя Труба наружная Кабель Бронеленты

Назначение

 Муфты соединительные типа 3 СТп-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ. Используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте — без ограничения по уровню прокладки. Климатическое исполнениеУХЛ1;5

Конструкция муфты

На разделанные жилы кабелей поверх фазной изоляции усаживаются внутренние маслостойкие трубки (1) . В корешках разделки устанавливаются термоплавкие конусные заполнители(8) и герметизируются изолирующими перчатками (2). Для усиления фазной изоляции на жилы кабеля усаживаются изолирующие трубки. Жилы кабеля соединяются гильзами с контактными винтами или другим способом (опрессовкой, пайкой) по желанию заказчика(4). Гильзы оборачиваются самослипающимися пластинами выравниванивающими напряжённость электрического поля (ПВНЭП) (5). Поверх пластин на места соединения усаживаются толстостенные трубки с клеевым подслоем (манжеты полупрозрачные) (3). Для дополнительной изоляции между жилами устанавливается изолирующая распорная планка (10), а в пространство между жилами закладываются легкоплавкие пластины-заполнители и бандажируются стеклолентой (10). При усадке трубы (12) для герметизации оболочки кабеля пластины расплавляются и заполняют межжильное пространство . Экран металлической оболочки восстанавливается полотном из медной сетки (9). Оболочки и бронеленты соединяются медным лужёным проводом (6). Соединение проводника заземления с оболочкой и броней осуществляется самым надежным способом – пайкой. Места заземления изолируются лентами-герметиком, сглаживающими неровности поверхностей (7). Полная герметизация муфты осуществляется термоусаживаемым кожухом с клеевым подслоем (13).

Расшифровка обозначения муфты

Муфта 3СТп-10 25/50 (М)
3	Количество жил
С	Соединительная муфта
Т	Термоусаживаемая
п	Наличие перчатки
10	Максимальное напряжение
25/50	Сечение жил кабеля
(М)	Болтовой наконечник
