Назначение муфты:  Концевая Установка:  Внутренней установки Тип муфты:  Термоусаживаемая Количество жил кабеля:  4 Максимальное напряжение, кВ:  1 Сечение жил кабеля, мм:  150/240



Труба изолирующая. Перчатка изолирующая. Распорный изолятор. Изолирующая манжета. Наконечник болтовой,под опресовку или пайку. Провод заземления с наконечником. Манжета бондажирующая. Бронеленты. Кабель.

Назначение

Концевые муфты внутренней установки КВТп-1 предназначены для оконцевания  4-х  жильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляциями с броней или без брони на напряжение 0,4-1 кВ. Климатическое исполнение У3.

Конструкции муфты

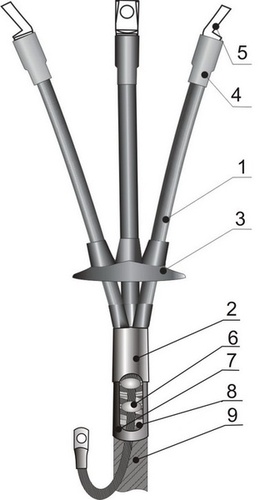

На разделанные жилы кабеля поверх жильной изоляции усаживаются  изолирующие трубки черного цвета (1). Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям.  Корешок разделки герметизируется изолирующей перчаткой (2). На жилы кабеля устанавливаются наконечники с контактными срывными болтами (5) или выполненные другим способом (опрессовка, пайка) по желанию заказчика. Наконечники изолируются бандажирующими  манжетами с клеевым подслоем (4). Соединение проводника заземления с  оболочкой и броней осуществляется самым надежным способом – пайкой (6). Узел заземления изолируется термоусаживаемой манжетой с клеевым подслоем, сглаживающим неровности поверхностей (7). Для защиты корешка от разрыва устанавливают термоусаживаемый распорный изолятор (3). Все материалы устойчивы к ультрафиолетовому излучению. Стандартная длина муфты — 800мм. По специальному заказу возможно увеличения длины разделки

Расшифровка обозначения муфты

4КВТп-1 150/240 (МКС)
4	Количество жил
К	Концевая муфта
В	Внутренней установки
Т	Термоусаживаемая
п	Наличие перчатки
1	Максимальное напряжение
150/240	Сечение жил кабеля
МКС	Переход с 3-х жильного кабеля на 4-х жильный
