Назначение муфты:  Концевая Установка:  Внешней установки Тип муфты:  Термоусаживаемая Количество жил кабеля:  4 Максимальное напряжение, кВ:  1 Сечение жил кабеля, мм:  25/50



Назначение

 Концевые муфты наружной установки типа ПКНТп-1 предназначены для оконцевания  4-х жильных силовых кабелей с пластмассовой изоляцией напряжением 0,4-1 кВ проложенных на открытом воздухе. Поставляются в виде комплекта деталей и материалов.

Конструкция муфты.

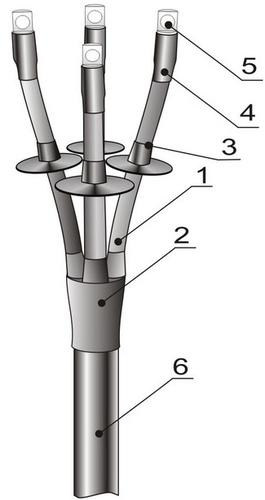

На разделанные жилы кабелей поверх фазной изоляции усаживаются изолирующие трубки (1). Корешок разделки кабеля герметизируется изолирующей перчаткой с внутренним клеевым подслоем (2). На жилы кабеля устанавливаются наконечники с контактными срывными винтами (5) или оконцевание осуществляется другим способом (например, опрессовкой) по желанию заказчика. Наконечники изолируются изолирующими манжетами с клеевым подслоем (4).Муфты комплектуются фазными изоляторами по одному на каждую жилу (3). Все материалы устойчивы к ультрафиолетовому излучению. Стандартная длина муфты — 800 мм. По специальному заказу возможно увеличение длины жил.

Расшифровка обозначения муфты

4ПКНТп-1 25/50 (М)
4	Количество жил
П	Для кабеля с пластмассовой изоляцией
К	Концевая муфта
Н	Наружной установки
Т	Термоусаживаемая
п	Наличие перчатки
1	Максимальное напряжение
25/50	Сечение жил кабеля
(М)	С болтовым наконечником
