Назначение муфты:  Соединительная Тип муфты:  Термоусаживаемая Количество жил кабеля:  4 Максимальное напряжение, кВ:  1 Сечение жил кабеля, мм:  25/50

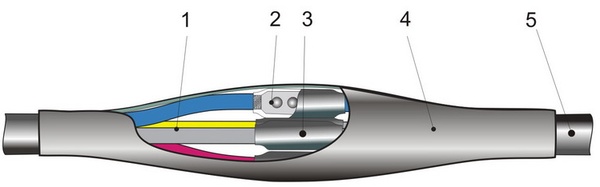

Жилы кабеля Соединитель болтовой, под опрессовку или пайку Толстостенная манжета Наружная труба Кабель

Назначение

Соединительные муфты типа ПСТ-1 предназначены для соединения кабелей с пластмассовой изоляцией для  4-х жильных кабелей напряжением 0,4-1 кВ, проложенных в грунте, тоннелях, кабельных коллекторах, эстакадах — без ограничения по уровню прокладки. Поставляются в виде комплекта деталей и материалов. Климатическое исполнение УХЛ1; 5

Конструкция муфты

Жилы кабеля (1) соединяются с помощью соединительных гильз с контактными винтами (2) или другим способом (опрессовка, пайка) по желанию заказчика. Изолируются толстостенными манжетами с клеевым подслоем (3).

Полная герметизация муфты достигается усадкой термоусаживаемого кожуха с клеевым подслоем (4).

Расшифровка обозначения муфты

4ПСТ-1 25/50
4	Количество жил
П	Для пластмассового кабеля
С	Соединительная муфта
Т	Термоусаживаемая
1	Максимальное напряжение
25/50	Сечение жил кабеля
