Назначение муфты:  Соединительная Тип муфты:  Термоусаживаемая Количество жил кабеля:  4 Максимальное напряжение, кВ:  1 Сечение жил кабеля, мм:  150/240

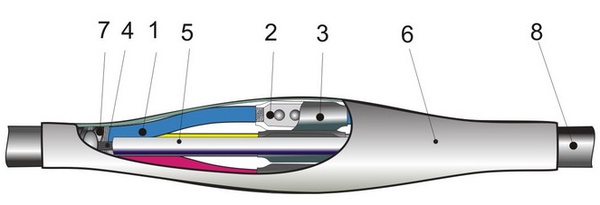

Жилы кабеля Соединитель болтовой, под опрессовку или пайку Толстостенная манжета Провод заземления Трубя ХВТ для изолирования провода заземления Наружная труба Броня Кабель

Назначение

Соединительные муфты типа ПСТб-1 предназначены для соединения кабелей с пластмассовой изоляцией для 4-х  жильных кабелей с броней напряжением 0,4-1 кВ, проложенных в грунте, тоннелях, кабельных коллекторах, эстакадах — без ограничения по уровню прокладки. Поставляются в виде комплекта деталей и материалов. Климатическое исполнение УХЛ1; 5

Конструкция муфты

 Жилы кабеля (1) соединяются с помощью соединительных гильз с контактными винтами (2) или другим способом (опрессовка, пайка) по желанию заказчика. Изолируются толстостенными манжетами с клеевым подслоем (3).

 Для соединения металлических оболочек и бронелент кабеля используется медный лужёный провод (4). Соединение проводника заземления с металлической оболочкой и броней осуществляется самым надежным способом – пайкой.

Полная герметизация муфты достигается усадкой термоусаживаемого кожуха с клеевым подслоем (6).

Расшифровка обозначения муфты

4ПСТб-1 150/240
4	Количество жил
П	Для пластмассового кабеля
С	Соединительная муфта
Т	Термоусаживаемая
б	Кабель с броней
1	Максимальное напряжение
150/240	Сечение жил кабеля
