Назначение муфты:  Соединительная Тип муфты:  Термоусаживаемая Количество жил кабеля:  3 Максимальное напряжение, кВ:  10 Сечение жил кабеля, мм:  70/120

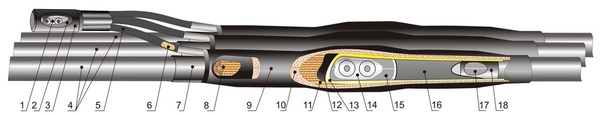

Оконцеватель болтовой Перчатка 3-х палая Оконцеватель термоусаживаемый Одножильные кабели Труба термоусаживаемая Сплетенный проволочный экран кабеля Перчатка 2-х палая Проволочный экран кабеля Труба наружная Экран сетка медная (1) Экран сетка медная (2) Труба внутренняя Монжета толстостенная изолирующая Соединитель болтовой Пластина выравнивания электрического поля Труба изолирующая Пластина выравнивания электрического поля Манжета экранирующая

Назначение

Муфта термоусаживаемая типа ПСТ-3-10кВ предназначена для соединения экранированных одножильных кабелей с пластмассовой изоляцией из сшитого полиэтилена напряжением до 10кВ с герметичным объединением экранов в месте монтажа. Объединение экранов снижает возможность выхода из строя целых участков кабеля при токах К.З. и других перегрузках. Используются для кабелей , проложенных в тонелях, кабельных коллекторах, грунте- без ограничений по уровню прокладки. Климатическое исполнение УХЛ 1, 5.

Расшифровка обозначения муфты

ПСТ-3-10 70/120
П	Для пластмассового кабеля
С	Соединительная муфта
Т	Термоусаживаемая
3	Кол-во жил и объединяемых экранов
10	Максимальное напряжение
70/120	Сечение жил кабеля
