СВЕТИЛЬНИКИ КНУ-01-10000, КНУ-02-20000 и КНУ-03-50000

Представляемые на рынке светильники предназначаются для создания систем освещения больших площадей, таких как:

• Разработка нефтяных, газовых и рудных месторождений;
• Железнодорожных станций;
• Освещение морских и речных портов;
• Аэропортов;



Одно устройство позволяет освещать территорию до 4 га. По своим характеристикам мощность излучения одного светильника КНУ-01-10000 адекватна мощности 40 светильников РСУ (с лампами ДРЛ 250) или 20 светильников ГНУ (с лампами ДРИ 250). Это дает возможность значительно сократить количество матч.

Светильники КНУ-01-10000 рассчитаны на работу в двухпроводной сети переменного тока с номинальным напряжением 220 В частотой 50 Гц, светильники КНУ-02-20000 и КНУ-03-50000 питаются от трехпроводной сети с номинальным напряжением 380 В.

Структура условного обозначения. КНУ-Х-Х-001 УХЛ1:

К — ксеноновая трубчатая лампа;

Н — опорный;

У — для наружного освещения;

Х — номер серии (01; 02);

Х — мощность лампы, Вт (10000; 20000; 50000);

001 — номер модификации;

УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69.





Тип светильника	КНУ-01-10000	КНУ-02-20000	КНУ-03-50000
Габариты; вес	1472х665х490мм; 60кг	2224х730х550мм; 65кг	3300x750x550; 90кг
Тип ЗУ (габариты; вес)	ЗУ-10 400х150х195мм; 9кг	ЗУ-20 400х150х195мм; 9кг	ЗУ-50 530x350x148мм; 12кг
Тип лампы	ДКсТ 10000-6	ДКсТ 20000-6	ДКсТ-50000
Мах сила света, ккд	80	140	280
Рекомендуемая высота установки	20 метров	30 метров	не менее 30 метров
Номинальная мощность Р, кВт	10	20	50
КПД, %, не менее	65	65	65
Срок эксплуатации (осветительного устройства; лампы)	6 лет; 2000 часов	6 лет; 2000 часов	6 лет; 1000часов
Температура воздуха при эксплуатации	-45oС / +50oС	-45oС / +50oС	-45oC / +50oC
Степень защиты	1P23	1P23	1P23





Светильники состоят из основания, корпуса, отражателя, лампы (ДКсТ) и зажигающего устройства (ЗУ). Возможна поставка отдельных комплектующих к осветительным устройствам. Светильник имеет дополнительную защиту импульсного трансформатора от электрического пробоя при зажигании лампы.





УСТРОЙСТВО И РАБОТА.

Отражатель светильника служит для усиления светового потока лампы и формирования его в нужном направлении.

Применяемые в светильниках лампы благодаря ксеноновому наполнению имеют спектр излучения, близкий к солнечному.

Пусковое устройство необходимо для подключения светильника к питающей сети и его включения.

Зажигающее устройство обеспечивает формирование высоковольтных (до 30 кВ) импульсов зажигания, подаваемых на лампу в течении примерно девяти секунд, необходимых для ионизации газа внутри лампы и приведения её в рабочее состояние.

Уголки основания имеют отверстия для крепления светильника на местах их установки.

Отражатель светильника имеет шарниры, обеспечивающие вращение светильника вокруг оси, параллельной оси лампы с целью изменения угла наклона.

Корпуса светильников имеют высоковольтные изоляторы, на которых крепятся пинцеты (зажимы) для установки ламп.

В металлических втулках на больших сторонах основания установлены свободно перемещаемые в вертикальном направлении тяги. К нижней части корпуса отражателя прикреплены три штыря, вставленные в соответствующие втулки основания, цилиндрические втулки со сквозным отверстием надеты на тяги основания, соединяя основание светильника и отражатель. В цилиндрические втулки ввернуты гайки с гроверными шайбами, обеспечивающие определенное положение (наклон) светильника

При необходимости изменения наклона светильника следует ослабить гайки, установить нужный наклон светильника и снова закрепить гайки.

Угол поворота светильника вокруг оси, параллельной оси лампы от -25 до +25 относительно вертикали. Расположение лампы в светильнике — горизонтальное.

---

МАЧТОВЫЙ СЕТИЛЬНИК ГТУ17-2000-001 УХЛ1

сертификат соответствия № РОСС RU.ME64.BO5057

Светильники применяются для освещения больших открытых пространств, где требуется хорошая цветопередача и цветоразличение («белый свет») — освещение сортировочных узлов на железной дороге, карьерных разработок, сортировочных площадок в деревообрабатывающей промышленности и т.д. Рекомендуемая высота установки 30м.

Основные параметры светильника
Тип светильника	ГТУ17-2000-001 УХЛ1		ГТУ17-2×400-002 УХЛ1
Тип источника света	ДРИ 2000-6 HQI-T 2000/D («OSRAM») HPI-T 2000 («PHILIPS»)		ДРИ 2000-6 HQI-T 2000/D («OSRAM») HPI-T 2000 («PHILIPS»)
Максимальная сила света светильника,кдд	400		400
Коэффициент усиления, не менее	22		22
Потребляемая мощность, Вт, не более	2100		2100
Напряжение питания, В	380+5/-10%		380+5/-10%
Изделие	Светильник	Блок ПРА	Светильник	Блок ПРА
Масса, кг, не более	45	30	45	30
Длина, мм	855	310	855	310
Ширина, мм	496	240	496	240
Высота, мм	1065	420	1065	420

Кривые распределения света светильника ГТУ17-2000 на 1000 лмИС

Изолюксы горизонтальной освещенности светильника ГТУ17-2000-001 УХЛ1 для Н=30м и угла наклона 16 градусов

Светильник со встроенным блоком ПРА позволяет:

• упростить его монтаж на опоре;
• обеспечить более высокую степень защиты — IP 65;
• производить обслуживание и ремонт в условиях мастерской, есть возможность снять ламповый узел и блок ПРА без демонтажа и поворота самого светового прибора.

---

МАЧТОВЫЙ СВЕТИЛЬНИК ГТУ17-1000-001 УХЛ1

сертификат соответствия № РОСС RU.ME64.BO5057



Светильник ГТУ17-1000 предназначен для наружного освещения открытых пространств. Разработан для замены широко применяемых в настоящее время менее эффективных светильников типа КНУ на лампах ДКсТ и светильников ИСУ на лампах КГ. Серийно выпускается фирмой «Ракас» с 2000 года.



Основные параметры светильника
Тип светильника	ГТУ17-1000-001 УХЛ1		ГТУ17-2×400-002 УХЛ1
Тип источника света	ДРИ 1000-6 HQI-T1000/D (OSRAM)		ДРИ 1000-6 HQI-T1000/D (OSRAM)
Максимальная сила света светильника,кдд	150		150
Коэффициент усиления, не менее	15		15
Потребляемая мощность, Вт, не более	1100		1100
Напряжение питания, В	380В +5/-10% 220+/-10%		380В +5/-10% 220+/-10%
Изделие	Светильник	Блок ПРА	Светильник	Блок ПРА
Масса, кг, не более	20	25	20	25
Длина, мм	759	310	759	310
Ширина, мм	314	200	314	200
Высота, мм	858	350	858	350

Кривые распределения света (КСС) светильника ГТУ17-1000-003 УХЛ1

в поперечной и продольной плоскостях

Расчетные изолюксы горизонтальной освещенности светильника ГТУ17-1000

Светильник со встроенным блоком ПРА позволяет:

• упростить его монтаж на опоре;
• обеспечить более высокую степень защиты — IP 65;
• производить обслуживание и ремонт в условиях мастерской, есть возможность снять ламповый узел и блок ПРА без демонтажа и поворота самого светового прибора

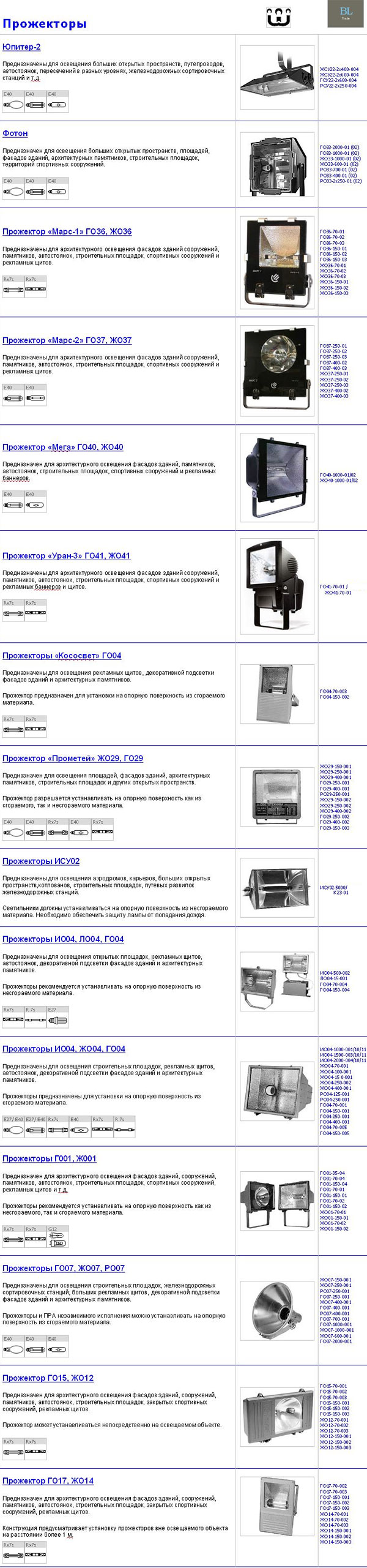

Прожектор ису-5000



Прожектор ИО-04 предназначен для освещения фасадов зданий, территорий предприятий, строительных площадок, и других открытых пространств. Прожектор ИО-04 имеет линейную галогенную лампу. Прожектор ИО-04 производится компанией Galad (ТД «Светотехника», Россия). Прожектор ИО- 04 устанавливаться на опорную поверхность из несгораемого материала и рассчитаны на работу в сети переменного тока номинальным напряжением 220 В частотой 50 Гц. Прожектор ИО-04 имеет степень защиты IР54. Корпус изготовлен из алюминиевого сплава методом литья под давлением, прожектор ИО-04 снабжен отражателем из алюминиевого проката высокой чистоты.
