Условное обозначение

Щ У-1ф/2-0-3
Щ – щит
У – учетный
1ф – фазность счетчика (1ф или 3ф)
2 – количество устанавливаемых счетчиков (1 или 2)
1 – количество дверей (0 — одна, 1 — двойная дверь)
3 – макс. кол-во модулей (3, 6, 12)
Назначение
Для приема и учёта электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц;
Для защиты отходящих линий при перегрузках и коротких замыканиях.
Применение
В коттеджных поселках;
В жилых домах и застройках сельской местности;
В гаражных кооперативах.
Материалы
Корпус – сертифицированная российская сталь (ГОСТ);
Покрытие корпуса – текстурированный полиэстеровый порошок.
Преимущества
Повышенная стойкость к коррозии;
Модификации для 1ф и 3ф счётчиков;
Большой набор аксессуаров в комплекте;
Специальное наружное покрытие (RAL 7032).

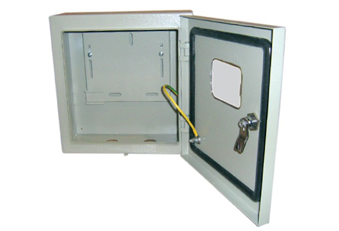

Конструкция
Металл 1,2 мм;
Полностью проваренные швы;
Кронштейны для крепления на стену (в комплекте);
Нарезанная резьба в установочных отверстиях задней стенке шкафа для удобства крепления кронштейнов;
Двухкомпонентный полиуретановый уплотнитель;
Усиленные петли с оцинкованным шплинтом;
Заземляющий проводник дверцы (установлен в щите).
Комплектация
Сальники для ввода кабеля;
Кронштейны для крепления к стене;
Знаки электробезопасности;
Шайбы с резиновым уплотнителем и набор метизов.

Дополнительное оборудование

Комплект для монтажа к столбу.



 Технические характеристики



Наименование параметра	Значение
Вид установки	Навесной
Степень защиты	IP54
Толщина металла	1,2 мм
Цвет корпуса	RAL 7032
Номинальный ток	63 – 125 А
Количество модулей	от 9 до 90
Количество рядов (DIN-реек)	63 – 400 А
