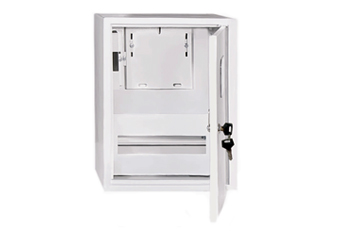

Щиты учетно-распределител​ьные (ЩУРН, ЩУРВ)

Цены Вам понравятся!
Просто позвоните нам по телефону: +7 (495) 268-05-15

Щиты учетно-распределительные (ЩУРН, ЩУРВ)Условное обозначение

Щ У Р Н(В) – 1/12
Щ – щит;
У – учетно;
Р – распределительный;
Н – навесной, В (встраиваемый);
1 – фазность счетчика (1ф или 3ф);
12 – количество модулей (9, 12, 18, 24, 30, 48).
Назначение
Для приема, учёта и распределения электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц;
Для защиты отходящих линий при перегрузках и коротких замыканиях.
Применение
В жилом секторе;
Объектах социально-культурного назначения;
Торговых и производственных помещениях.
Материалы
Корпус – сертифицированная российская сталь (ГОСТ);
Покрытие корпуса – текстурированный полиэстеровый порошок.
Преимущества
Оптимально подобранные размеры корпуса;
Удобство монтажа;
Возможность опломбировки вводного автоматического выключателя;
Большой выбор типоразмеров;
Высококачественное порошковое покрытие;
Универсальная монтажная панель для установки счетчика.
Конструкция
Отдельная рейка с пломбировочной панелью для вводного автомата;
Элементы заземления, дополнительные кронштейны под шины N, PE.
Декоративная рамка с дополнительным сгибом для щитов, встраиваемых в нишу.
Комплектация
2 ключа;
Оцинкованная лента для крепления шины;
ЗиП-комплект (знаки электробезопасности, дюбеля, шурупы).

Дополнительное оборудование
Шины нулевые и соединительные;
Стекло для ЩУР;
Изоляторы для нулевых шин;
Сальники ввода-вывода;
Сальники PG и МG;
Заземляющие проводники.

 Технические характеристики

Наименование параметра  Значение
 Вид установки  Наружный / внутренний
 Степень защиты      IP31
 Толщина металла  0,8 – 1,2 мм
 Цвет корпуса RAL 7035 (для IP31) / RAL 7032 (для IP54)
 Номинальный ток 63 – 125 А
 Количество модулей  от 9 до 90
 Количество рядов (DIN-реек)      от 1 до 6
